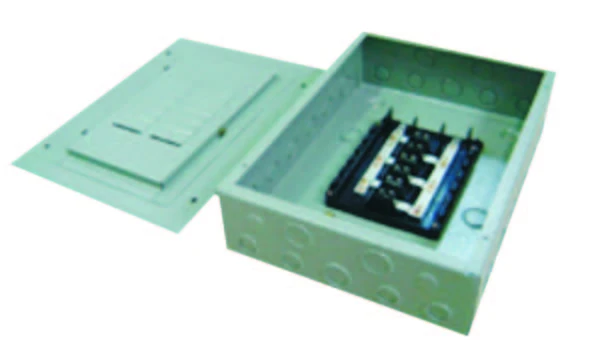

GTYE-16F عبارة عن مركز تحميل مكون من 16 دائرة متساطحة-مصمم للمباني السكنية الصغيرة، والتطورات-المختلطة، وورش العمل الصناعية الخفيفة. بفضل القدرة على استخدام قاطع رئيسي بالإضافة إلى خمسة عشر دائرة فرعية، فإنه يتيح مناطق طاقة مخصصة للعديد من المستأجرين أو مناطق المعدات - مما يوفر كثافة دوائر من الدرجة التجارية دون زيادة حجم التثبيت.

وصف

يعمل مركز التحميل المثبت على 16 دائرة على سد الفجوة بين العبوات السكنية المتواضعة واللوحات التجارية الكبيرة، مما يجعله الاختيار الطبيعي للمباني حيث تتطلب العديد من المناطق المستقلة - وحدات البيع بالتجزئة الفردية، أو الشقق المؤجرة، أو خلجان الورش - دوائر محمية خاصة بها. يتم تركيب الهيكل المتساطح- بشكل نظيف في جدران الممر أو الردهة، مما يحافظ على الشكل الجمالي النهائي مع حماية الباب من الصدمات.

تم تصنيع هذه اللوحة من الفولاذ المجلفن الكهربائي بسمك 1.2–1.5 مم- مع طبقة مسحوق متينة، وهي مقاومة للتآكل وإساءة استخدام موقع العمل. إنه يقبل قواطع THQL القياسية مقاس 1 بوصة، ويتضمن قضبان نحاسية محايدة وأرضية كاملة، ويتميز بفتحات قاضية على جميع الأوجه الستة - مما يوفر موثوقية تجارية-في مساحة- فعالة.

Mأوديل	جي تي واي - 16 إف
Rالجهد المرجعي	120/240 فولت تيار متردد
Rتيار مرجعي	125A
عدد الدوائر	16*1″
Wنظام إيرينغ	1-المرحلة
قصا	توفير على جميع جوانب العلبة
Ccom.onnector	نحاس
Insulator	درجة حرارة عالية، بولي كربونات
النوع الأمامي	سطح
الضميمة	1.2-1.5 ملم فولاذ/فولاذ مجلفن

سمات

· ستة عشر موضعًا للقواطع مقاس 1 بوصة يدعم -تخطيطات الدوائر عالية الكثافة لمباني المناطق- المتعددة

· غلاف كهربائي قوي- من الفولاذ المجلفن (1.2-1.5 مم) مع طلاء مسحوق بوليستر غير لامع لتحقيق متانة فائقة

· يحافظ تصميم التثبيت المتساطح على سرية اللوحة في الممرات والردهات ومساحات المستأجرين

· توافق المكونات القياسية مقاس 1 بوصة- مع قاطع THQL لتوفير مصادر واسعة النطاق والاستبدال الميداني

· توفر القضبان النحاسية المحايدة والأرضية اتصالات موثوقة ومنخفضة المقاومة-.

· تدعم مساحة الأسلاك الداخلية الواسعة تنظيم الموصل الأنيق وتبديد الحرارة بكفاءة

· تعمل الضربات القاضية على جميع الوجوه الستة للعلبة على تمكين وحدة التغذية المرنة وتوجيه الفروع

· تصنيف NEMA Type 1 للبيئات الداخلية الجافة

· دليل الدوائر المثبتة على الباب- للتعرف بشكل واضح على جميع الدوائر الستة عشر

التطبيقات الرئيسية

مباني سكنية صغيرة ومساكن{0}متعددة الأسر

مشاريع البيع بالتجزئة-الاستخدامات المختلطة-و-المشاريع السكنية

ورش الصناعات الخفيفة ومساحات التصنيع

الفنادق الصغيرة ونزل-المبيت والإفطار-.

المدارس والمكتبات ومباني الخدمات البلدية

جدول مواصفات المنتج

رقم المنتج	النوع الأمامي	تصنيف الأمبير الرئيسي	الفولطية (الخامس)	عدد الطرق
جي تيYE-2SP	سطح	125	120/240	2
Gتاي-2S	سطح	125	120/240	2
Gتاي-4F	دافق	125	120/240	4
Gتاي-8ف	دافق	125	120/240	8
جي تيYE-12F	دافق	125	120/240	12
جي تيYE-16F	دافق	125	120/240	16
جي تيYE-20F	دافق	125	120/240	20
جي تيYE-24F	دافق	125	120/240	24
جي تيYE-30F	دافق	125	120/240	30
جي تيYE-36F	دافق	125	120/240	36

التعليمات

س: عندما تكون جميع الدوائر الـ 16 محملة بالكامل، هل يكون تبديد الحرارة موحدًا عبر المنطقة المركزية لقضيب الناقل؟

ج: يستخدم شريط ناقل GTYE-16F تخطيط صف مزدوج متماثل-؛ ينقسم التيار بالتساوي من محطة الدخل المركزية نحو كلا الجانبين. تكون المنطقة المركزية أكثر دفئًا بحوالي 3-5 درجات من الأطراف الخارجية، ولكنها تظل بالكامل ضمن حد ارتفاع درجة الحرارة IEC 61439-3 (أقل من أو يساوي 60 كلفن) عند التصنيف الإجمالي 125 أمبير. تعمل فجوات التهوية العلوية والسفلية في العلبة على تعزيز الحمل الحراري الطبيعي - ولا يلزم وجود مروحة إضافية.

س: هل يدعم باب GTYE-16F الأقفال أو المزالج المقاومة للتلاعب؟

ج: مزلاج الباب القياسي عبارة عن نوع مشبك زنبركي. يمكن إضافة قفل (قطر القيد أقل من أو يساوي 6 مم) من خلال فتحة 6 مم المتوفرة بجوار المزلاج. بالنسبة للمواقع-الأمانية الأعلى مثل ممرات المدارس أو غرف الفنادق الكهربائية، تتوفر مجموعة قفل اختيارية-مفصلة مقاومة للتلاعب-لتأمين الباب بالإطار بقفل مخصص، مما يمنع الوصول غير المصرح به. تأكد من أن القفل أو جهاز القفل لا يتداخل مع إغلاق الباب وختمه بشكل صحيح.

س: هل يمكن توصيل العاكسات الكهروضوئية أو بطاريات تخزين الطاقة مباشرة بـ GTYE-16F؟

ج: لا يمكن توصيله مباشرة. يقوم العاكس الكهروضوئي بإخراج تيار متناوب متزامن مع شبكة الطاقة. إذا تم توصيله مباشرة بلوحة التوزيع، أثناء انقطاع التيار الكهربائي، فقد يعيد الكهرباء إلى الخط، مما يعرض سلامة موظفي الصيانة للخطر. يتمثل الأسلوب الصحيح في تثبيت -مفتاح فصل ربط الشبكة المخصص أعلى الطابق السادس عشر وتكوين جهاز حماية الجزيرة. يجب توصيل بطارية تخزين الطاقة من خلال عاكس ثنائي الاتجاه، ويجب أن تتوافق جميع المعدات المتصلة بالشبكة-مع معايير التوصيل البيني لشركة الطاقة المحلية.

س: ما هي المعدات الإضافية المطلوبة لتوصيل المولد الاحتياطي؟

ج: يجب تركيب مفتاح نقل ميكانيكي (مفتاح نقل يدوي) أو مفتاح نقل تلقائي (ATS). يُمنع منعًا باتًا التبديل بين الشبكة والمولد باستخدام كابلات ذات قطب مزدوج- أو التوصيل/الفصل. يجب أن يكون مفتاح النقل موجودًا أعلى 16F لضمان توصيل مصدر طاقة واحد فقط باللوحة في أي وقت. بالإضافة إلى ذلك، يجب أن تكون طريقة التأريض بالخط المحايد للمولد متوافقة مع نظام التأريض الأصلي للمبنى؛ وإلا فقد تحدث فولتات أرضية خطيرة أثناء عملية التبديل.
